Подбор аккумуляторов холода для ЦОД

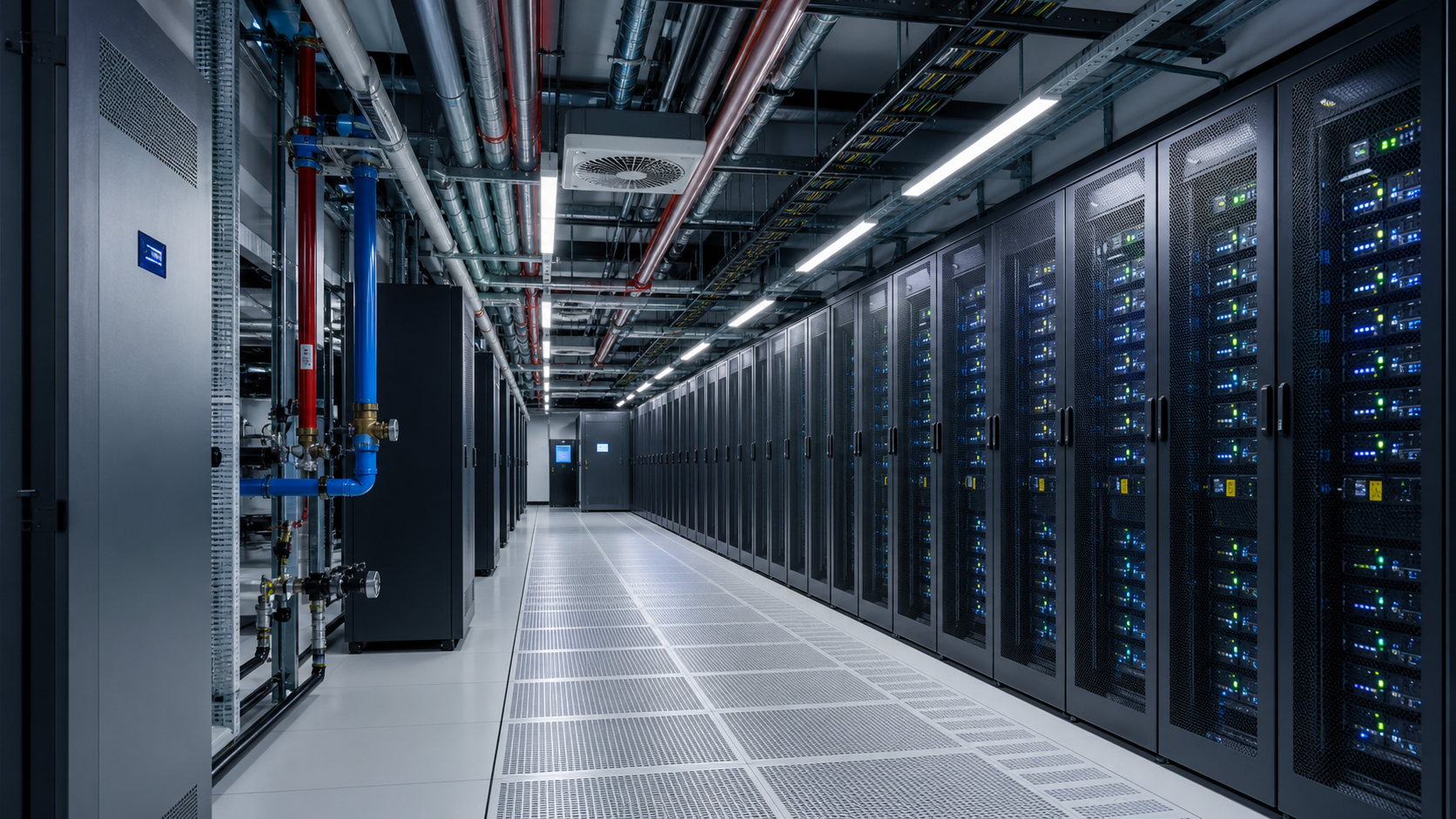

Современный ЦОД всё чаще проектируют не просто как набор серверных стоек и чиллеров, а как инженерную систему с высокой тепловой инерцией и гарантированным резервом охлаждения. В этой логике аккумулятор холода становится таким же важным элементом, как ИБП для электропитания или дизель‑генераторы. Правильно подобранный резерв по холоду даёт ЦОД несколько минут или часов устойчивой работы при отказе части холодильной мощности, сглаживает пики нагрузки и помогает выполнять требования по отказоустойчивости и Tier‑классу.

При этом «просто поставить большой бак с водой» недостаточно. Если не учесть профиль IT‑нагрузки, гидравлику, температурные режимы и ограничения площадки, аккумулятор холода превратится либо в бесполезный балласт, либо в источник проблем с эксплуатацией. Ниже разберёмся, какие задачи он решает в ЦОД, какие типы применяются на практике и по какому алгоритму имеет смысл вести подбор.

Зачем ЦОД нужен аккумулятор холода

В дата‑центре есть несколько типичных сценариев, которые аккумулятор холода помогает закрыть.

• Кратковременное аварийное охлаждение
  При отключении части чиллеров или кратковременной потере внешнего питания запасённая в баке энергия даёт время на автоматический перезапуск оборудования или штатное завершение операций.
• Сглаживание пиков нагрузки

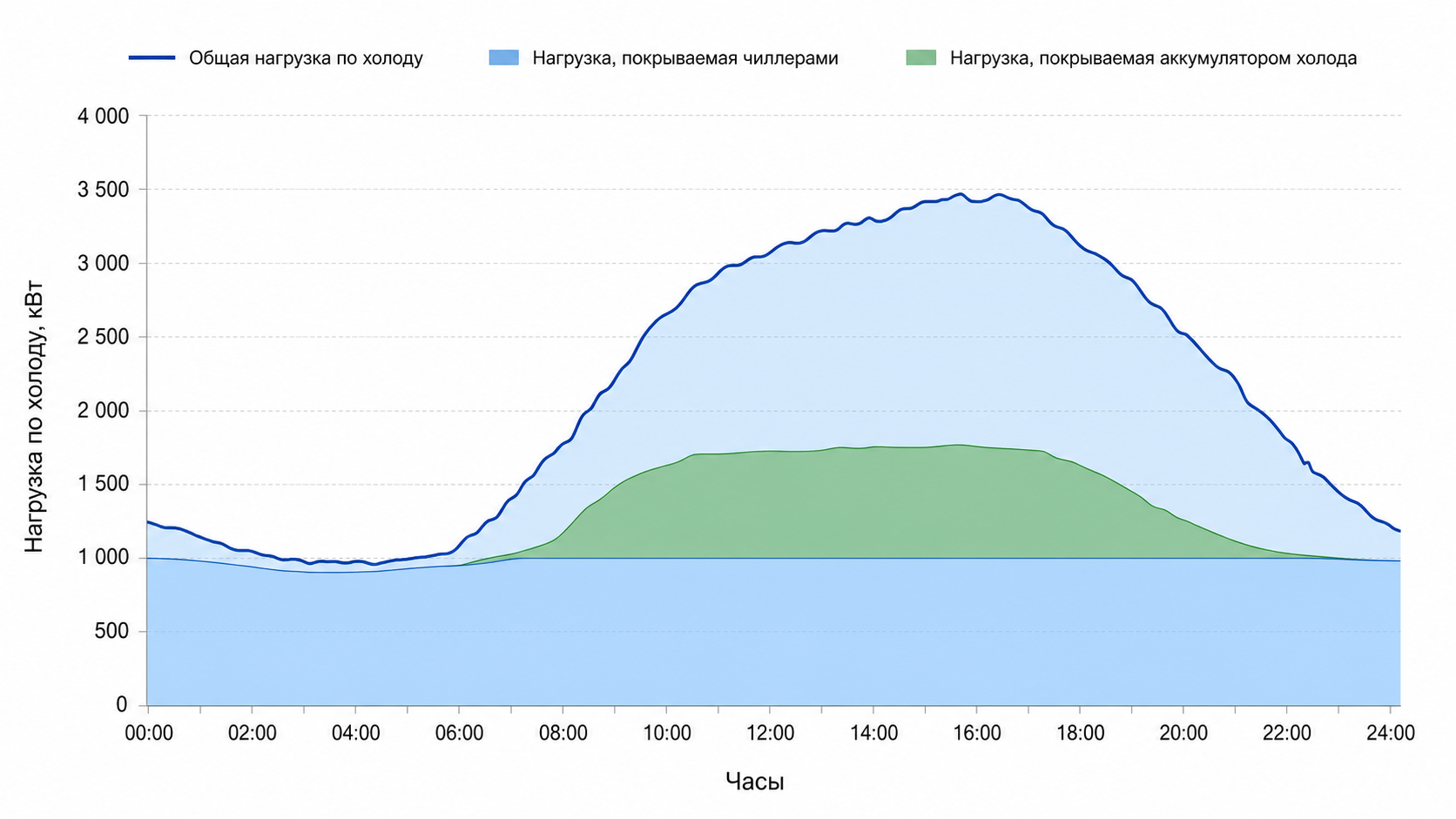

  В течение суток тепловыделение ЦОД и внешние климатические условия меняются. Аккумулятор холода позволяет компенсировать резкие пики без запуска дополнительных чиллеров на «короткие» интервалы.
• Выполнение требований по Tier и SLA
  Для площадок уровня Tier III/IV критично обеспечивать «continuous cooling». Аккумулятор холода добавляет к классической схеме N+1 или 2N дополнительный уровень защищённости, уменьшая риск перегрева залов при сложных аварийных сценариях.
• Повышение энергоэффективности
  В ряде проектов резерв по холоду совмещают с ночным пониженным тарифом или режимом free‑cooling: часть холода аккумулируется в более выгодные по энергии часы, а днём аккумулятор разгружают.

Важно понимать: аккумулятор холода не заменяет основные чиллеры и систему электропитания, а дополняет их, создавая «буфер времени», в который персонал и автоматика успевают отработать нештатную ситуацию.

Основные типы аккумуляторов холода для ЦОД

В практике дата‑центров применяют несколько типов решений, каждое из которых по‑своему интегрируется в систему охлаждения.

Бак охлаждённой воды

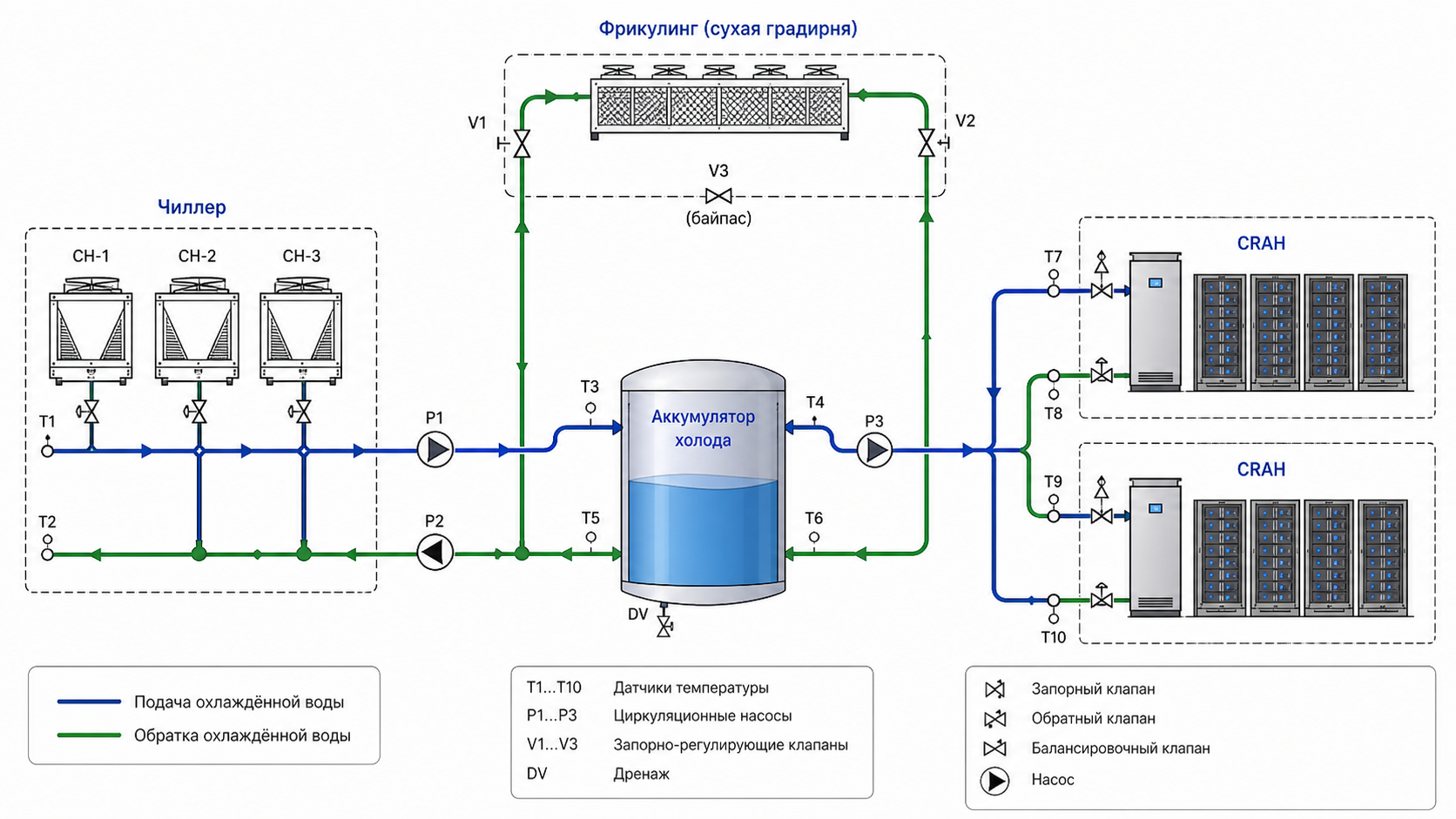

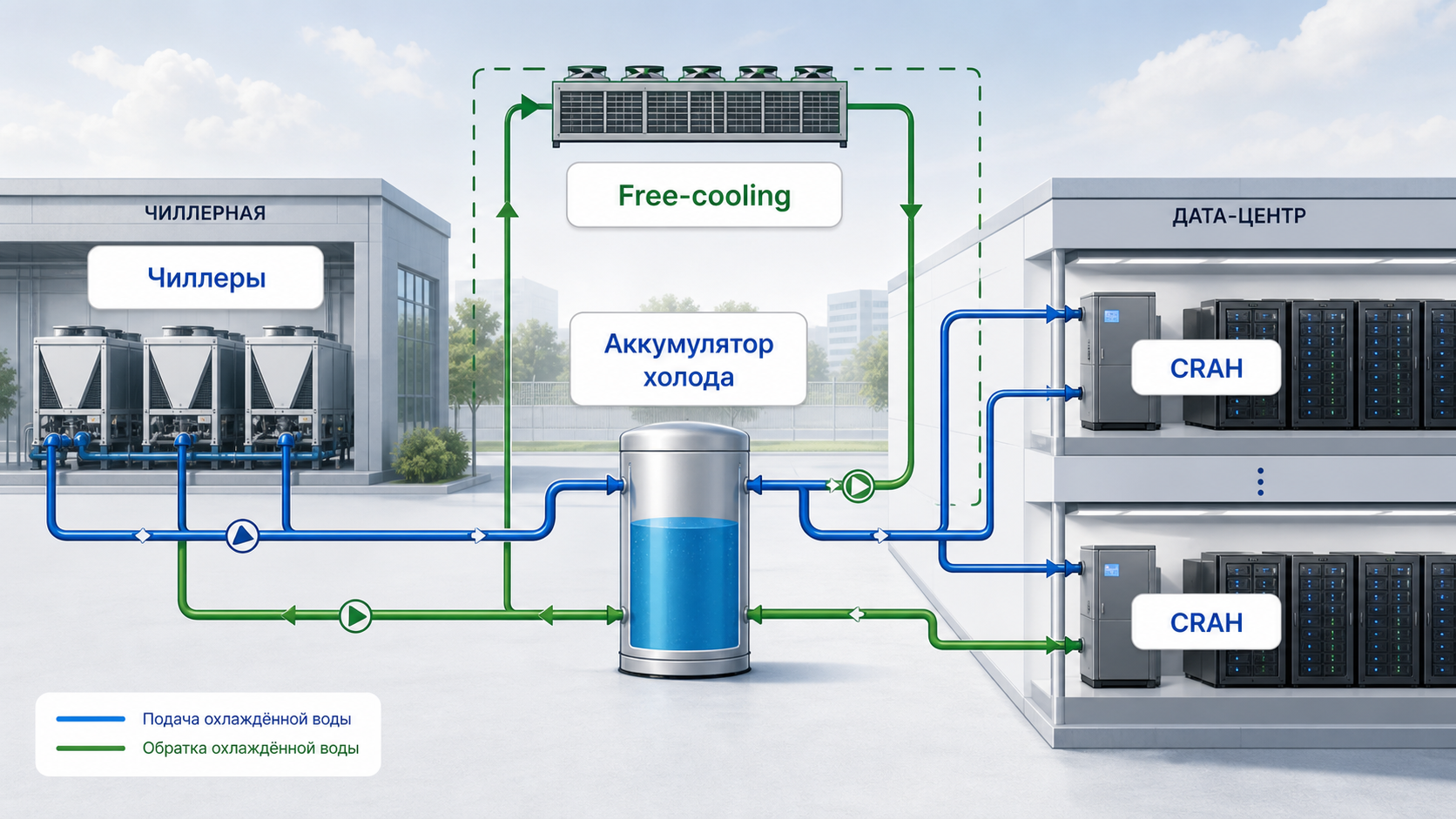

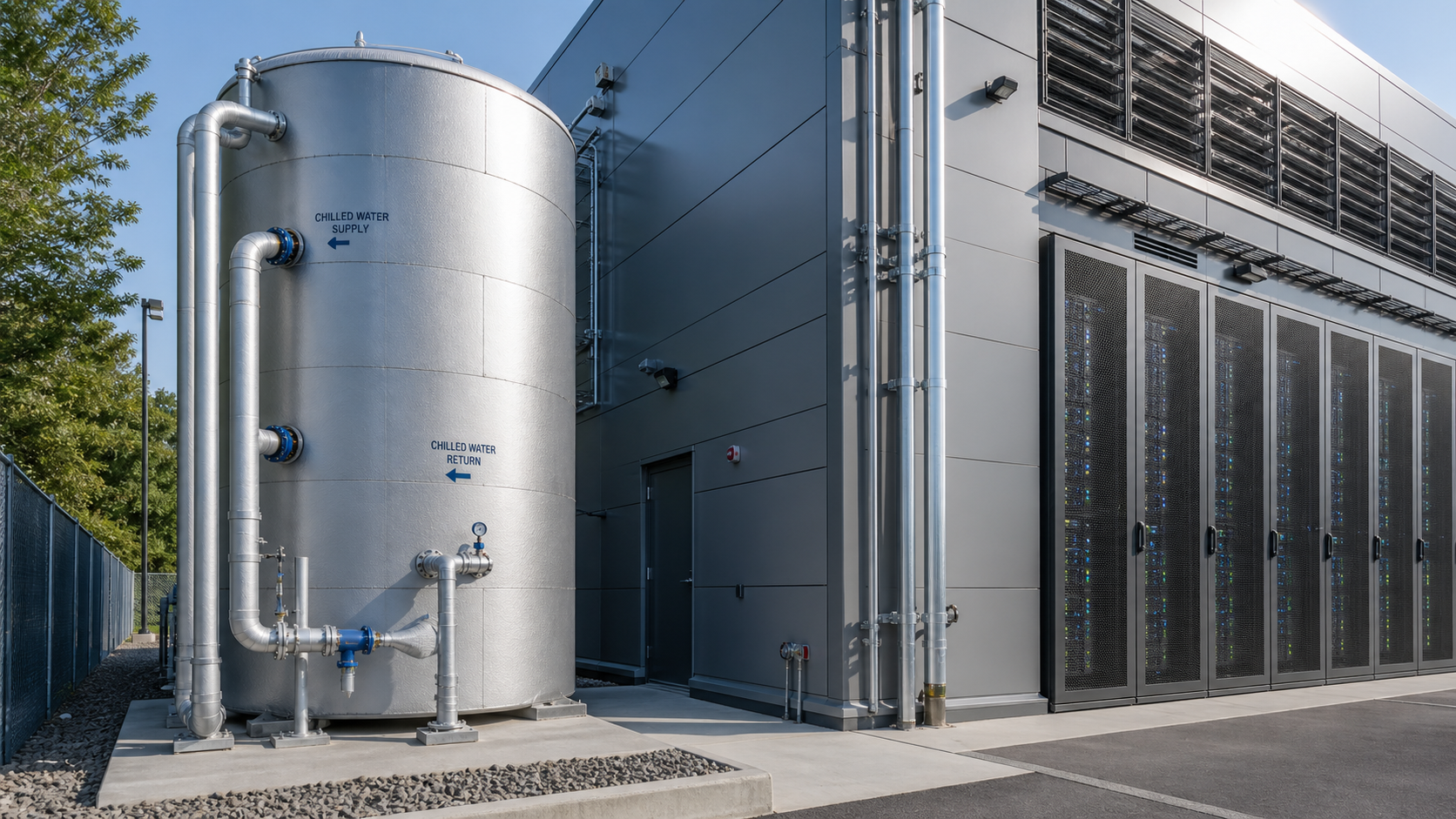

Самое распространённое решение для ЦОД с водяным охлаждением — крупный бак охлаждённой воды, включённый в контур между чиллерами и потребителями холода (CRAH, охладители in‑row, теплообменники к жидкостному охлаждению стоек).

Ключевые особенности:

• Функция буфера и резерва одновременно
  Бак увеличивает объём теплоносителя, стабилизирует работу чиллеров и насосов и даёт временной запас при отказе части холодильной мощности.
• Простая интеграция
  Схема близка к классической чиллерной установке; основной вопрос — грамотная обвязка, организация потоков и автоматика переключений.
• Прозрачная эксплуатация
  Для обслуживающего персонала бак охлаждённой воды — понятный элемент: стандартные системы измерения, простые сценарии включения и отключения.

Для большинства ЦОД в условиях российского климата именно бак охлаждённой воды становится базовым вариантом аккумулятора холода: он сочетает понятную физику, предсказуемое поведение и приемлемые капитальные затраты.

Ледовый аккумулятор (ice storage)

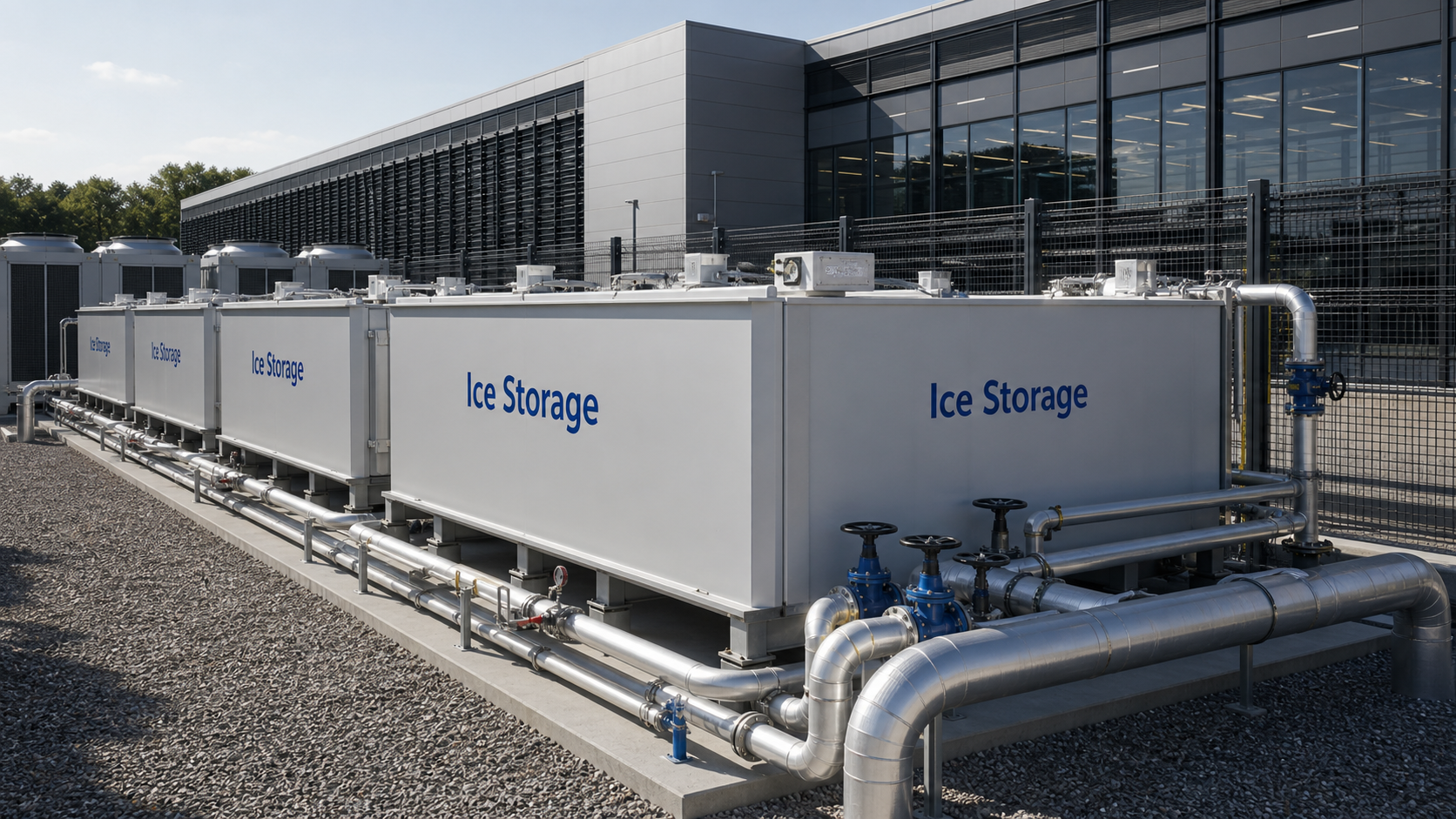

Второй тип — ледовые аккумуляторы, или «ледовые батареи». В них холод аккумулируется не только за счёт понижения температуры воды, но и за счёт скрытой теплоты плавления льда. Это позволяет накапливать значительно больше энергии в меньшем объёме.

Особенности такого решения:

• Высокая плотность аккумулируемого холода
  При одинаковой запасённой энергии ледовый аккумулятор компактнее и может размещаться там, где крупный водяной бак не помещается.
• Возможность «переноса» нагрузки
  Лёд намораживается ночью или в периоды низкой стоимости электроэнергии и низкой внешней температуры, днём аккумулятор разряжается, разгружая чиллеры.
• Более сложное управление
  Требуются продуманная автоматика, отдельная гидравлическая схема и чёткое разделение контуров, чтобы не допустить обмерзания оборудования и обеспечить стабильные температуры для IT‑нагрузки.

Такой подход оправдан на площадках с жёсткими ограничениями по подключаемой мощности, ярко выраженной суточной неравномерностью нагрузок или проектными требованиями по снижению углеродного следа.

Комбинированные решения

В ряде проектов применяют гибридные схемы, где есть и бак охлаждённой воды, и ледовые модули, либо несколько баков разного объёма, «подвешенных» к независимым контурам охлаждения. Это позволяет оптимизировать одновременно и отказоустойчивость, и энергопотребление, но требует особенно аккуратного проектирования и стадии пусконаладки.

Алгоритм подбора аккумулятора холода для ЦОД

Чтобы подобрать аккумулятор холода не «на глаз», а системно, удобно двигаться по шагам.

1. Определяем расчётную мощность холода и профиль нагрузки

Отправной точкой служит суммарная расчётная тепловая нагрузка ЦОД:

• установленная и перспективная IT‑мощность по залам и площадке;
• коэффициенты запаса и тепловыделения инженеринга;
• профиль роста нагрузки по годам.

В пересчёте на холод это даёт базовую мощность, которую должна обеспечивать система охлаждения. Далее анализируют суточный и недельный график: где возможны пики и просадки, как ведёт себя наружный воздух (если используется free‑cooling), есть ли характерные «окна» по ночному тарифу.

2. Формулируем требуемое время автономии по холоду

Время, на которое ЦОД должен оставаться под контролируемым охлаждением только от аккумулятора, сильно влияет на объём бака и бюджет проекта. На практике используются подходы от нескольких минут до часа и более, в зависимости от уровня отказоустойчивости и стратегии энергосбережения.

• несколько минут — чтобы пережить краткое переключение ввода, перезапуск чиллера или автоматическое включение резервной линии;
• десятки минут — для сложных схем резервирования, когда возможны последовательные отказы и требуется «зонтик» времени для работы автоматики;
• от часа и выше — если аккумулятор холода рассматривается как полноценный элемент стратегии энергоэффективности и управления нагрузкой.

Чем выше требуемое время автономии, тем внимательнее нужно относиться к месту под оборудование, конструкции здания, несущей способности перекрытий и возможностям по размещению бака вне основного корпуса.

3. Выбираем тип аккумулятора холода

На основе двух предыдущих шагов определяют, какой тип решения лучше подходит конкретному ЦОД:

• при приоритете надёжности, типовой инфраструктуре и упоре на отказоустойчивость чаще выбирают бак охлаждённой воды;
• при выраженных экономических мотивах, ограничении по электромощности или амбициозных «зелёных» целях рассматривают ледовые аккумуляторы или гибридные схемы.

Важно оценивать не только капитальные затраты, но и эксплуатационные: энергопотребление, стоимость обслуживания, требования к персоналу и сложности с модернизацией.

4. Уточняем температурные режимы и гидравлику

Температурный режим подачи и обратки охлаждённой воды — один из ключевых параметров:

• чем больше допустимый перепад температур, тем компактнее может быть аккумулятор при той же запасённой энергии;
• при переходе на более высокие температуры подачи упрощается работа чиллеров и расширяется окно для использования free‑cooling, но это требует согласования с требованиями к температуре воздуха на входе в серверное оборудование.

На этом этапе продумывается и гидравлическая схема: расположение бака в контуре, тип подключения (последовательно, параллельно, через отдельный коллектор), способы управления насосами и регуляторами, сценарии штатной работы и аварийных переключений.

5. Учитываем ограничения площадки и архитектуры ЦОД

Даже идеально рассчитанный по теплотехнике аккумулятор холода нельзя считать подобранным, пока он не «посажен» на конкретную площадку. Необходимо учесть:

• доступную площадь и высоту помещений, возможность установки вертикального или горизонтального бака;
• допустимую массу конструкции с учётом полного заполнения и запасов;
• доступ для монтажа и обслуживания (проёмы, лифты, крановое оборудование);
• требования пожарной безопасности и взаимодействие с другими инженерными системами.

Иногда именно эти факторы подталкивают проектировщика к переходу от одного типа решения к другому или к разделению объёма на несколько взаимосвязанных резервуаров.

На что обратить внимание при выборе оборудования

Когда концепция определена, наступает этап выбора конкретного оборудования. Здесь важны не только каталожные цифры, но и эксплуатационные детали.

• Материал и рабочее давление
  Для ЦОД чаще выбирают стальные баки с расчётным давлением, соответствующим параметрам системы охлаждения и требованиям стандартов. В ряде случаев оправдано применение нержавеющих материалов или внутренних покрытий.
• Теплоизоляция
  Качественная теплоизоляция стенок, днища и крыши снижает потери холода и делает работу аккумулятора предсказуемой. Экономия на толщине изоляции быстро вылезает дополнительными затратами на электроэнергию.
• Внутренняя гидравлика
  Диффузоры, тарельчатые распределители и другие элементы, обеспечивающие правильное формирование слоёв по температуре, напрямую влияют на доступный объём и эффективность разрядки.
• Система измерения и автоматика
  Набор датчиков уровня и температуры, привязка к BMS/ДАСУ, сценарии работы клапанов и насосов должны быть проработаны заранее. Чем понятнее логика, тем меньше шансов на ошибки при эксплуатации.
• Сервис и доступность запасных частей
  Для критически важного объекта имеет значение, насколько быстро можно заменить элементы арматуры, датчики или модуль автоматики, и есть ли в регионе сервисная поддержка производителя.

Аккумулятор холода в общей архитектуре ЦОД

Подбор аккумулятора холода стоит рассматривать не как отдельную локальную задачу, а как часть общей архитектуры дата‑центра. Он влияет на:

• выбор чиллеров и режимов их работы;
• стратегию резервирования и сценарии аварийных переключений;
• требования к электропитанию, в том числе к мощности ДГУ;
• показатели энергоэффективности и итоговое значение PUE.

На ранней стадии концептуального проектирования полезно рассматривать несколько вариантов конфигурации аккумулятора холода: от минимального буфера до расширенного решения с возможностью энергосберегающих режимов. Это даёт заказчику прозрачное понимание, за что именно он платит, и какие риски закрывает тот или иной вариант.
